Kabel Twisted Pair merupakan bentuk kabel dimana 4 pasang konduktor dirangkai untuk mengurangi bahkan menghilangkan interfensi dari luar, seperti contohnya radiasi elektromagnetik dan sebagainya.

·         Pada umumnya terdapat 2 jenis kabel Twisted Pair yaitu :

1.      UTP (Unshielded Twisted Pair)

Merupakan kabel  jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield  internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam Jaringan lokal (LAN), karena memang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus.

Dalam kabel UTP, terdapat insulasi satu lapis yang melindungi kabel dari ketegangan fisik atau kerusakan tapi, tidak seperti kabel Shielded Twisted-pair (STP), insulasi tersebut tidak melindungi kabel dari interfensi elektromagnetik

Kabel UTP memiliki impendansi kira-kira 100 Ohm dan tersedia dalam beberapa kategori yang ditentukan dari kemampuan transmisi data yang dimilikinya seperti tertulis dalam tabel berikut.

2.      STP (Shielded Twisted Pair)

Pada umumnya sama dengan kabel UTP, tetapi kawat tembaga dengan ukuran yang lebih besar. Selain itu kabel ini de bungkus oleh lapisan pelindung yang kuat untuk menghindari kerusakan fisik maupun jaringan.Umumnya kabel STP digunakan pada jaringan LAN / MAN diluar ruangan.

·         Warna Pada Kabel Twisted Pair (UTP maupun STP)

UTP maupun STP  terdiri dari 4 pasang warna yang berbeda (8 warna) dengan urutan sebagai berikut :

1.      Putih Orange lease Orange

2.      Putih Hijau lease Hijau

3.      Putih Biru lease Biru

4.      Putih Coklat lease Coklat

·         Kategori Pada Kabel Twisted Pair (UTP maupun STP)

·         Tipe Pemasangan Kabel Twisted Pair (UTP maupun STP)

Sebenarnya ada 3 jenis tipe pemasangan kabel Twisted Pair namun yang sering digunakan adalah tipe 1 (Straight) & 2 (Cross Over).

1.      Straight

Yaitu tipe pemasangan kabel seragam yaitu dengan KEDUA UJUNG kabel dengan urutan standar EIA/TIA 568B terkadang juga dengan standar EIA/TIA 568A (Jarang). Tipe ini digunakan untuk menghubungkan antara PC ke Switch, Router ke Switch, Router ke Hub dan PC ke Hub.

Gambar Untuk Straight Dan Cross Over



2.      Cross Over

Yaitu tipe pemasangan kabel yang berbeda yaitu dengan Ujung 1 dengan urutan standar EIA/TIA 568B dan Ujung 2 dengan urutan standar EIA/TIA 568A ataupun sebaliknya.

3.      Roll Over

Dari beberapa sumber yang saya ketahui Tipe ini merupakan tipe khusus dari pemasangan kabel, karena tipe pemasangannya dengan cara membalik urutan kabelnya. Pada umumnya tipe Ujung 1 yang digunakan adalah tipe EIA/TIA 568B, dan ujung selanjutnya hanya tinggal membalik urutan warna kabelnya, Jadi pada ujung ke dua no 8 menjadi no 1, no 7 menjadi no 2, dan seterusnya. Disebut tipe pemasangan khusus karena hanya beberapa perangkat tertentu saja yang bisa atau bahkan mengharuskan menggunakan kabel dengan tipe pemasangan seperti ini. Dan pada umumnya digunakan pada system CISCO, yaitu dengan menghubungkan sebuah terminal dan modem Cisco Router seri 2500 Access Server.

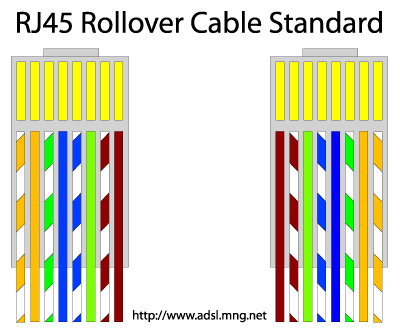

 Gambar Untuk Tipe Roll Over

·         Fungsi Masing-Masing Warna Pada Kabel Twisted Pair

1.      Putih Orange

2.      Orange

3.      Putih Hijau

4.      Biru

5.      Putih Biru

6.      Hijau

7.      Putih Coklat

8.      Coklat

Dan yang No. 1 & 2 untuk Transmitted Data

Untuk No. 4 & 6 untuk Received Data

No. 7 & 8 untuk Mengirim Arus

Dan Referensi Kedua adalah sebagai Berikut :

Dari 2 Jenis Kabel Twisted Pair tersebut tidak ada perbedaan lain yang spesifik kecuali lapisan pelindung (Shielded) dan Tak berpelindung (Unshielded). Warna Kabel, Kategori Kabel, Standarisasi Kabel, dan Tipe Pemasangan Kabel itu  sama.


Mungkin itu yang dapat saya posting kali ini..... Jika Saya salah mohon maaf ya :D karena disini kita intinya kita sama-sama belajar !!

Kali ini saya mau memperkenalkan OSI 7 Layers... pada bingung kan ?? ayok cekidot....

Pengertian model OSI (Open System Interconnection) adalah suatu model konseptual yang terdiri atas tujuh layer, yang masing-masing layer tersebut mempunyai fungsi yang berbeda.

OSI dikembangkan oleh badan Internasional yaitu ISO (International Organization for Standardization) pada tahun 1977.

Model ini juga dikenal dengan model tujuh lapis OSI (OSI seven layer model). Berikut dibawah ini merupakan gambar dari model OSI 7 Layer

7. Application adalah Layer paling tinggi dari model OSI,  seluruh layer dibawahnya bekerja untuk layer ini, tugas dari application layer adalah Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan.

Mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, NFS.

6. Presentation berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan.

Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam windows NT) dan juga Network shell (semacam Virtual network komputing (VNC) atau Remote Dekstop Protokol (RDP).

5. Session Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.

4. Transport Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima.

Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadap paket-paket yang hilang di tengah jalan.

3. Network Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer3.

2. Data Link Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras seperti halnya Media Access Control Address (MAC Address), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer2 beroperasi.

Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).

1. Physical adalah Layer paling bawah dalam model OSI, berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan.

Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

3. Cara Kerja Model OSI

Cara Kerja : Pembentukan paket dimulai dari layer teratas model OSI.

Aplication layer megirimkan data ke presentation layer, di presentation layer data ditambahkan header dan atau tailer kemudian dikirim ke layer dibawahnya, pada layer dibawahnya pun demikian, data ditambahkan header dan atau tailer kemudian dikirimkan ke layer dibawahnya lagi, terus demikian sampai ke physical layer.

Di physical layer data dikirimkan melalui media transmisi ke host tujuan.

Di host tujuan paket data mengalir dengan arah sebaliknya, dari layer paling bawah kelayer paling atas.

Protokol pada physical layer di host tujuan mengambil paket data dari media transmisi kemudian mengirimkannya ke data link layer, data link layer memeriksa data-link layer header yang ditambahkan host pengirim pada paket,  jika host bukan yang dituju oleh paket tersebut maka paket itu akan di buang, tetapi jika host adalah yang dituju oleh paket tersebut maka paket akan dikirimkan ke network layer, proses ini terus berlanjut sampai ke application layer di host tujuan.

Proses pengiriman paket dari layer ke layer ini disebut dengan “peer-layer communication”.

TCP/IP (Transmission Control Protokol / Internet Protokol ) adalah standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet.

Protokol TCP/IP dikembangkan pada akhir dekade 1970-an hingga awal 1980-an sebagai sebuah protokol standar untuk menghubungkan komputer-komputer dan jaringan untuk membentuk sebuah jaringan yang luas (WAN).

TCP/IP merupakan sebuah standar jaringan terbuka yang bersifat independen terhadap mekanisme transport jaringan fisik yang digunakan, sehingga dapat digunakan di mana saja.

4. Application merupakan Layer paling atas pada model TCP/IP, yang bertanggung jawab untuk menyediakan akses kepada aplikasi terhadap layanan jaringan TCP/IP.

Protokol ini mencakup protokol Dynamic Host Configuration Protocol (DHCP), Domain Name System (DNS), Hypertext Transfer Protocol (HTTP), File Transfer Protocol (FTP), Telnet, Simple Mail Transfer Protocol (SMTP), Simple Network Management Protocol (SNMP), dan masih banyak protokol lainnya.

Dalam beberapa implementasi Stack Protocol, seperti halnya Microsoft TCP/IP, protokol-protokol lapisan aplikasi berinteraksi dengan menggunakan antarmuka Windows Sockets (Winsock) atau NetBios over TCP/IP (NetBT).

3. Transport berguna untuk membuat komunikasi menggunakan sesi koneksi yang bersifat connection-oriented atau broadcast yang bersifat connectionless.

Protokol dalam lapisan ini adalah Transmission Control Protocol (TCP) dan User Diagram Protocol (UDP).

2. Internet berfungsi untuk melakukan pemetaan (routing) dan enkapsulasi paket-paket data jaringan menjadi paket-paket IP.

Protokol yang bekerja dalam lapisan ini adalah Internet Protocol (IP), Address Resolution Protocol (ARP),Internet control Message Protocol (ICMP), dan Internet Group Management Protocol (IGMP).

1. Network Interface berfungsi untuk meletakkan frame – frame jaringan di atas media jaringan yang digunakan.

TCP/IP dapat bekerja dengan banyak teknologi transport, mulai dari teknologi transport dalam LAN (seperti halnya Ethernet dan Token Ring), Man dan Wan (seperti halnya dial-up model yang berjalan di atas Public Switched Telephone Network (PSTN), Integrated Services Digital Network (ISDN), serta Asynchronous Transfer Mode (ATM).

Maaf ya Kalo Repost..... Habis Keburu :D
